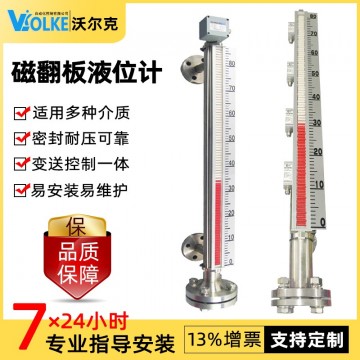

BLM磁翻板液位计特性：
1、适用多种介质的液位测量，安装形式多样。
2、被测介质与指示结构完全隔离，密封性能好、防泄漏、适应高压、高温条件下的液位测量，可靠性高。
3、集现场指示、远传变送、报警控制开关于一体且可自由调整。
4、连续直观、醒目、测量范围大，观察方向可任意改变。
5、抗震性好，适应液位波动大的环境。
6、结构简单，安装方便，维护成本低 。
工 作 原 理:
磁翻板液位计测量介质液位时采用顶装或旁通管侧装方式。磁翻板本体外部加装翻板指示器、磁记忆开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连，当浮球连带磁单元随液位变化时，使磁性色块（磁翻柱）翻转；磁记忆开关在对应液位点动作；同时液位传感器在磁力的作用下，输出标准的变化电阻信号，再经过变送器把电阻信号转换成4~20mA电流信号输出。
以磁性浮子驱动双色磁翻板(柱)指示液位，可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。适用于高压、高温、腐蚀性条件下的液位测量。全过程测量无盲区，显示醒目，读数直观，测量范围大。现场指示部分，不与介质直接接触，对高温、高压、高粘度、有毒有害、强腐蚀性介质更显其优越性。适用于冶金、石油、化工、船舶、环保、电力、造纸、制药、印染、食品、市政等行业的液位、油位、油水界面、泡沫界面的连续测量与控制。
一、磁 翻 板 技 术 参 数：
测量范围：150～6000mm
工作压力：常压；1.6Mpa；4.0Mpa；6.4Mpa；10Mpa
接口方式：法兰或螺纹
本体材质：304不锈钢
翻板材质：铝合金
介质密度: 0.8～1.0g/cm3
介质粘度: ≤0.4Pa.s
工作温度：-20～85℃；
介质温度：-20～100℃；
二、LM 液 位 变 送 器 技 术 参 数：
测量范围：150~2000mm
分 辨 率：5mm
精 确 度：±1% FS
工作电压：DC12~30V
输出信号：4~20mA，负载阻抗≤500Ω
接线盒材质：铝合金
杆径材质：φ13/ 304不锈钢
环境温度：-20~85℃
防护等级：IP65
三、BM磁记忆开关参数：
接点类型：一对开、闭接点输出
接点容量: 3 0 W / 2 2 0 V A C
绝缘阻抗: 常温下≥1 0 0 MΩ
6 开关寿命: 1 0 次
外壳材质: 铝合金
环境温度： -2 0～8 5℃；
防护等级: I P 6 7
磁翻板主要部件组成：
LM液位变送器结构图：
变送器安装方式：
LM液位变送器的安装方式分为：正装和倒装两种
磁浮球参数
磁浮球根据耐压等级分为：1 . 6 M P a浮球、4 M P a浮球、6 . 4 M P a、9 M P a浮球4种, 1 . 6 M P a浮球采用3 0 4不锈钢材质，4 M P a浮球和6 . 4 M P a、9 M P a浮球浮球采用钛合金材质,耐压高,体积也更小巧。
结 构 图：
接线图：
选 型 说 明：
安装说明：
